細部にまで繊細さを求められる
大型の圧力容器製作が
当社の要
当社では、全社を挙げて、高難度の製品づくりに積極的に取り組んでおります。中でも大型の圧力容器製作は、様々な分野のお客様からの信頼を集める、当社の技術の要となっております。安全上、細部にまで徹底したクオリティが求められる製品だからこそ、妥協のない技術力とこだわりで、お客様の期待にお応えします。

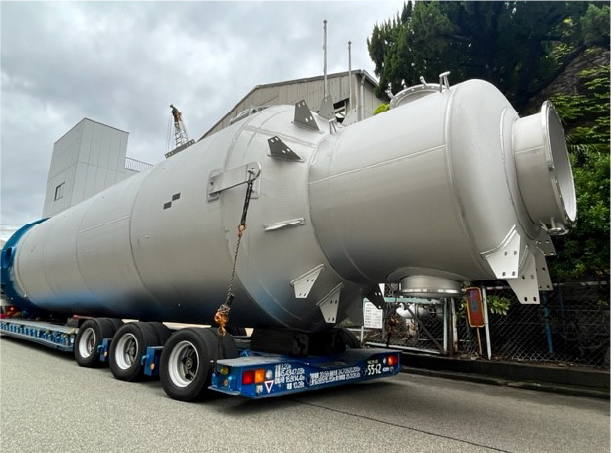

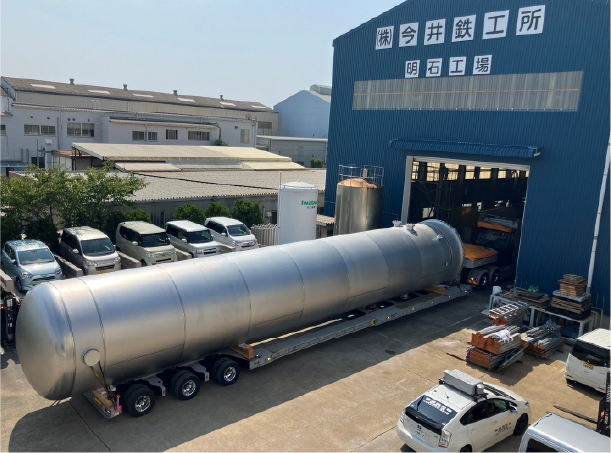

TOWER

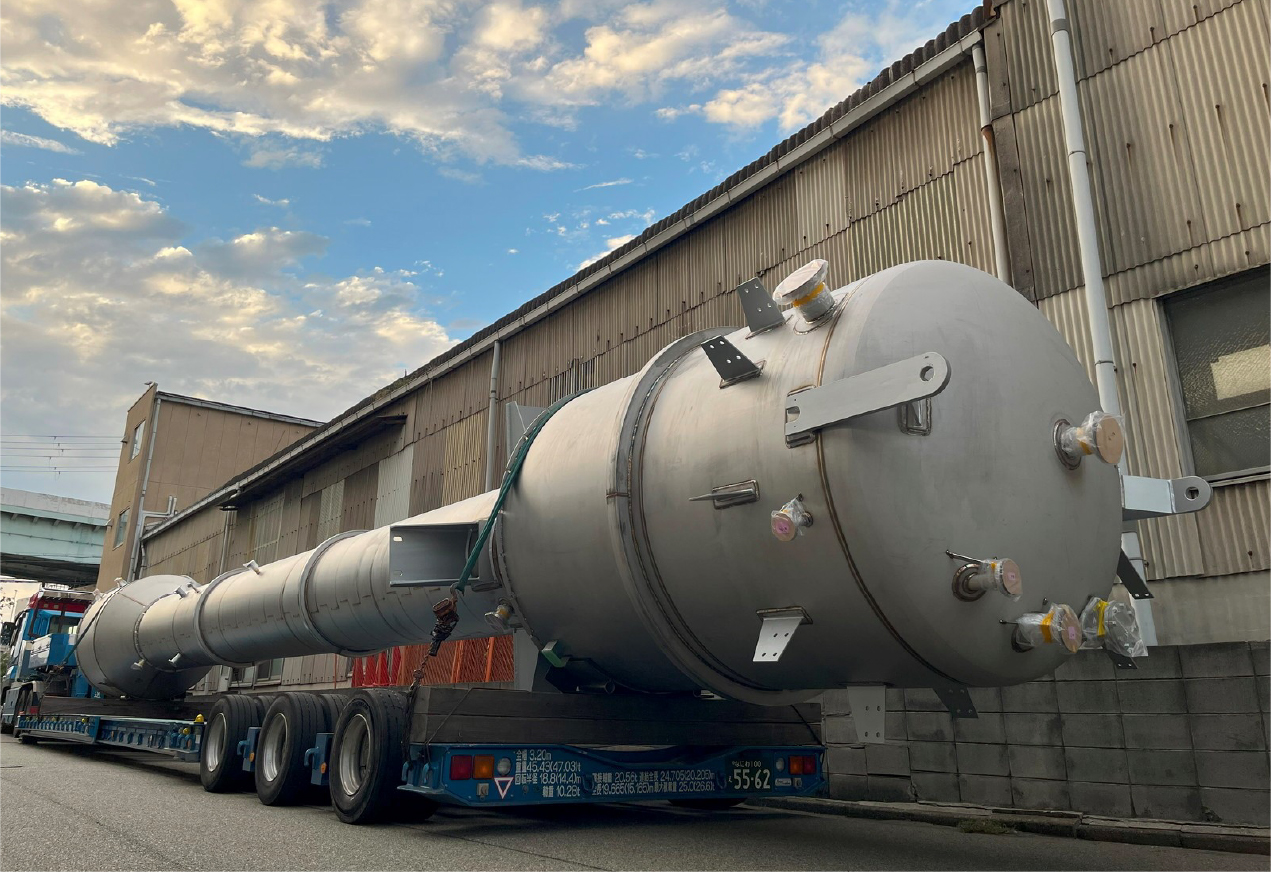

塔
シーブトレイなど各種トレイやカートリッジ式トレイが入る棚段塔、規則充填物・不規則充填物を入れる充填塔の設計･製作が可能です。
スクラバー･除害塔･洗浄塔、PSAで使用される高圧の吸着塔など、各長尺製缶品に対応します。長尺製缶品として、27,000mmの塔の製作実績があります。
（高圧ガス保安法 特定設備）
φ2,100mm×H27,000mm
（第一種圧力容器）

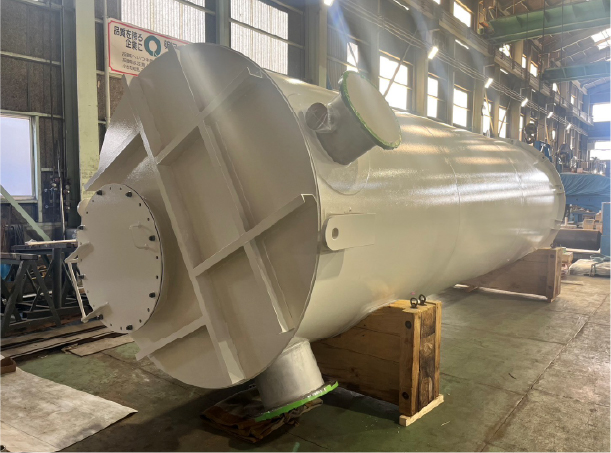

DRUMS

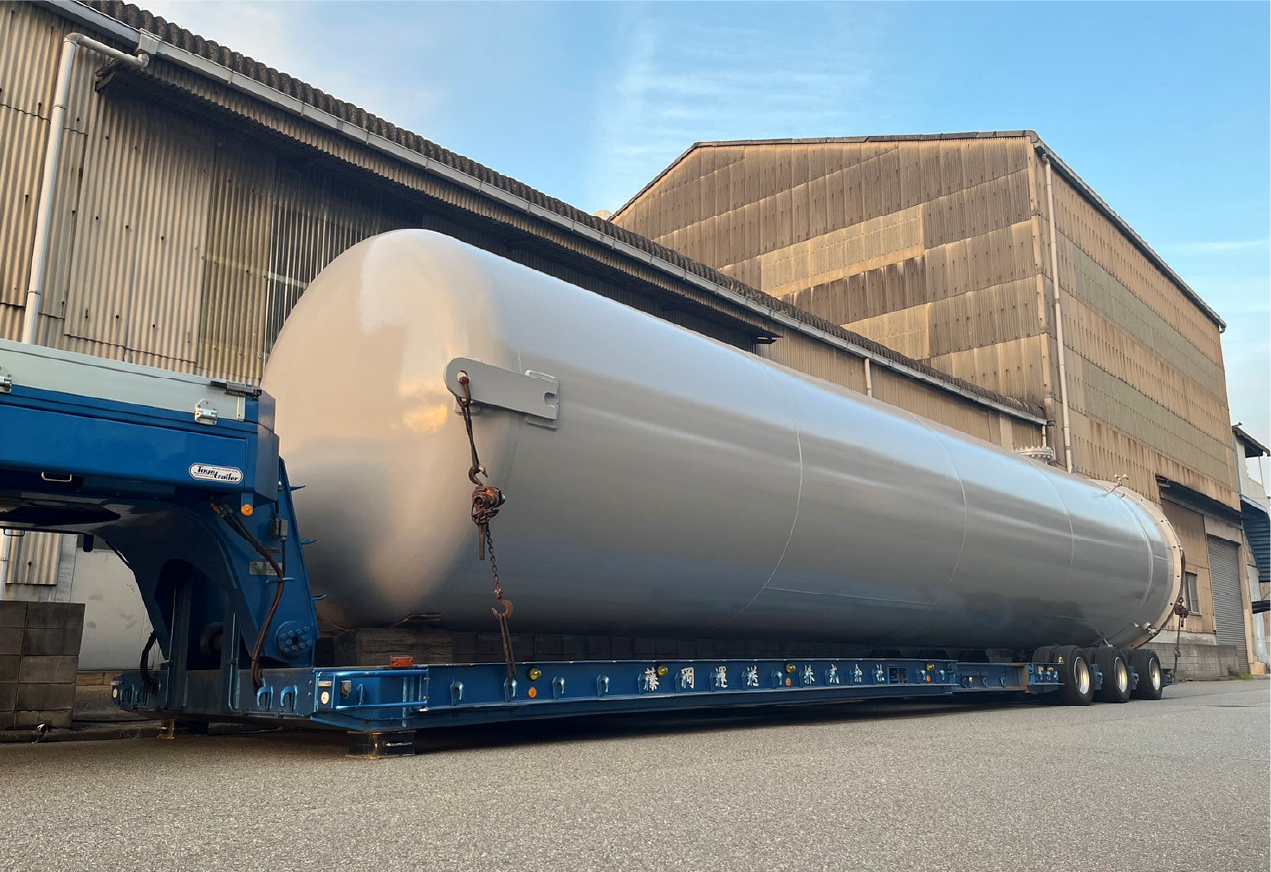

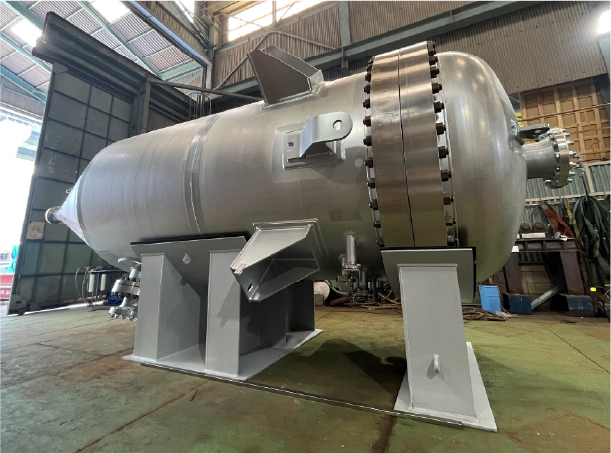

槽類

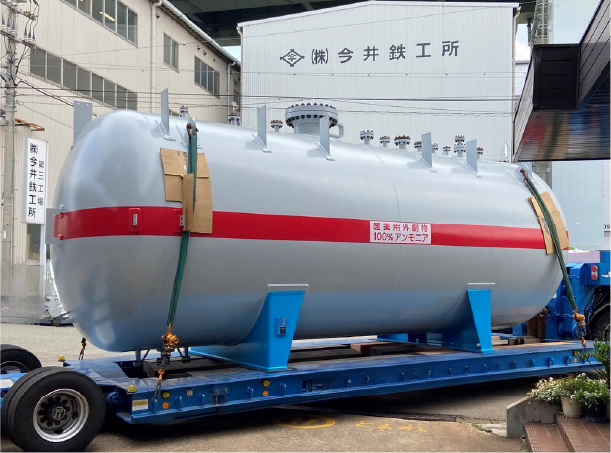

パイプサイズの小型容器からφ10,000mmを越える大型タンクまで、幅広く手がけています。陸上輸送が困難な場合は海上輸送でのデリバリーも可能です。材質は炭素鋼（SS・SM・SB・SLA材）、ステンレス、ニッケル合金（Alloy C-22,C-276,600他）、二相ステンレス等の溶接が可能です。バフ研磨、電解研磨、各種ライニングにも対応致します。
（内部コイル付）
φ2,800mm×H10,360mm
φ3,200mm×H19,000mm 重量24t
φ2,000mm×H6,500mm
（両面バフ仕上げ）
（高圧ガス保安法 特定設備）

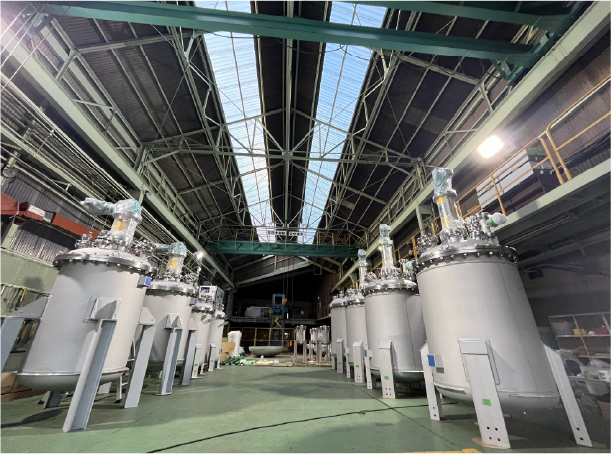

REACTOR

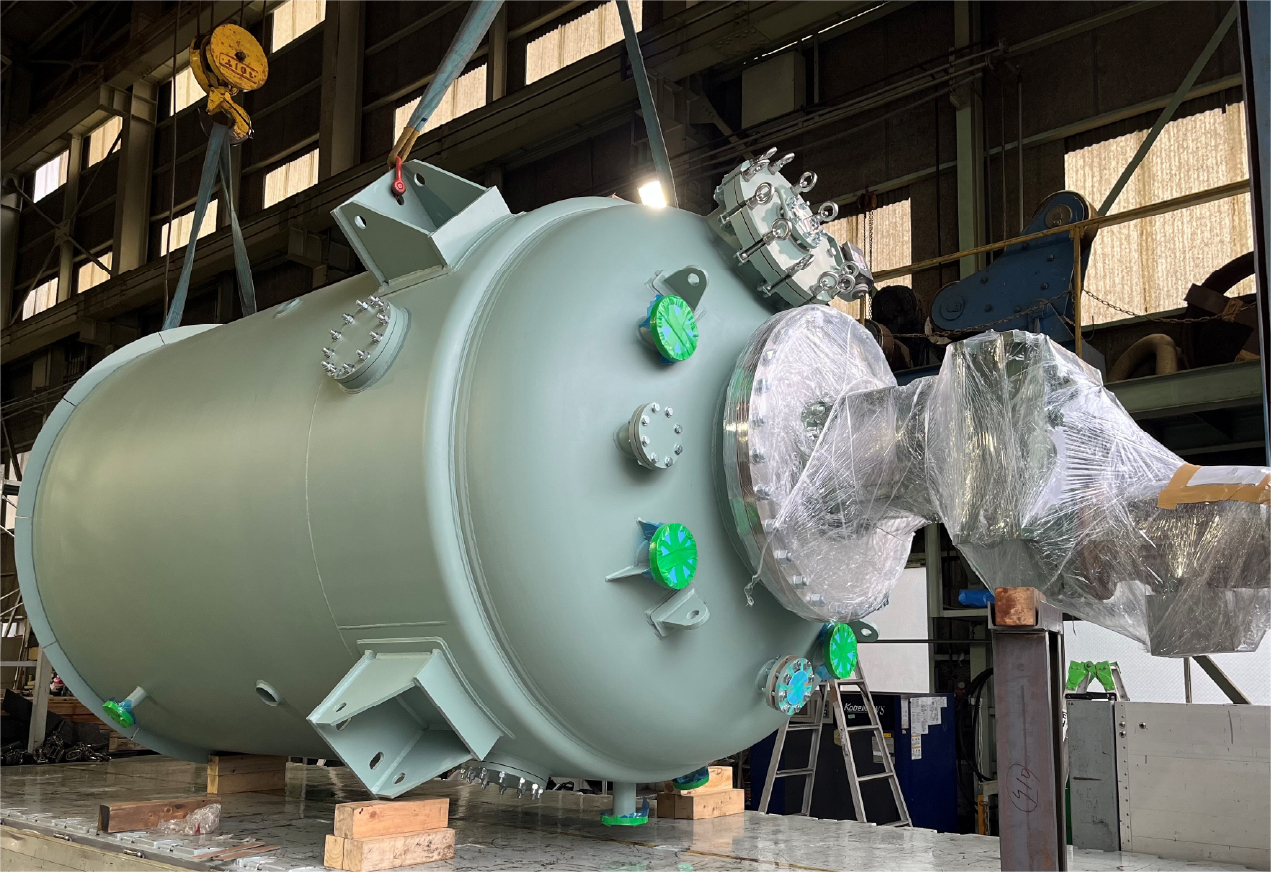

反応槽

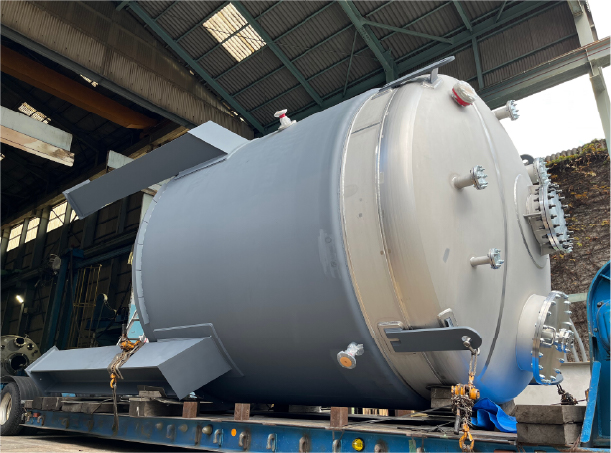

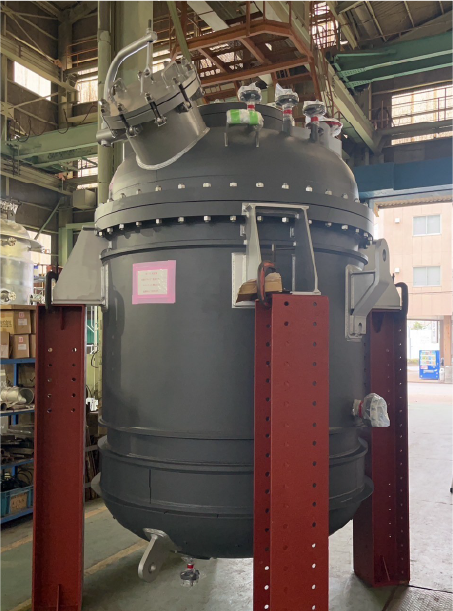

第一種圧力容器や高圧ガス保安法に対応したジャケットや槽内コイル、外面スチームトレース等が付属する攪拌槽など、数多くの製作実績を有しています。
工場内揚程12mの床上操作式クレーンやピットも備えており、大型機器の攪拌機の組立･試運転も対応いたします。クラッド鋼を含め多数の溶接施工法、製造許可を取得しています。
φ1,800mm×H3,000mm
（第一種圧力容器）
（消防20号）

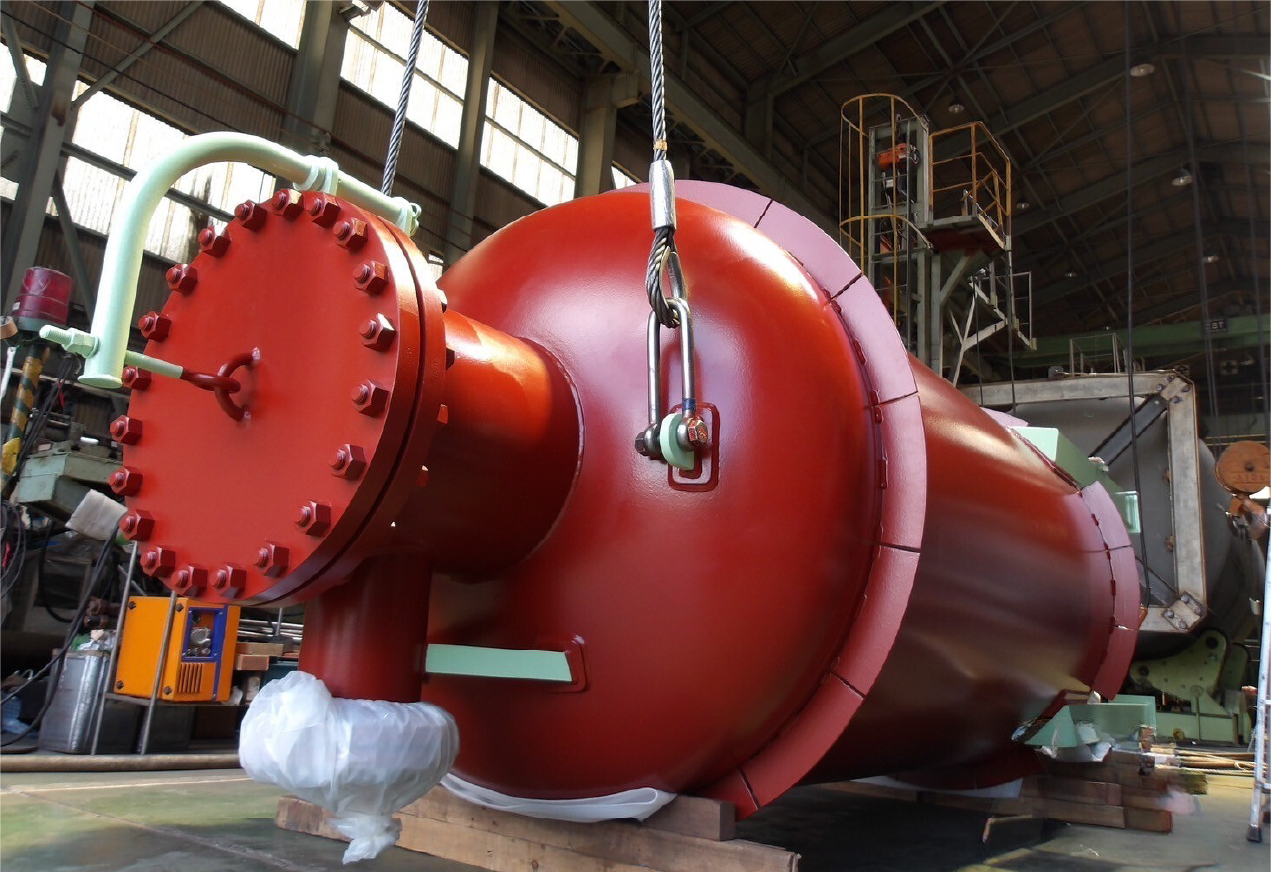

HEAT EXCHANGER

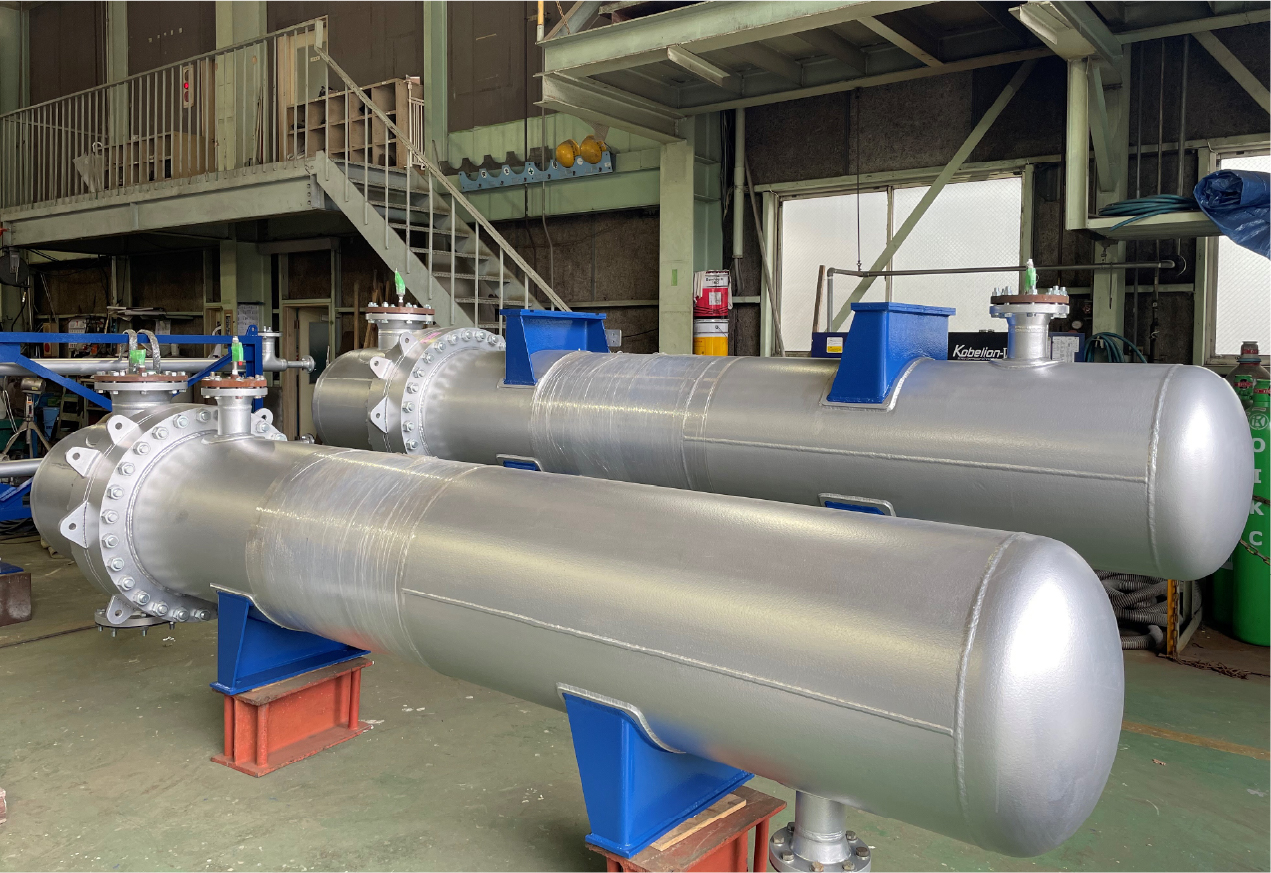

熱交換器

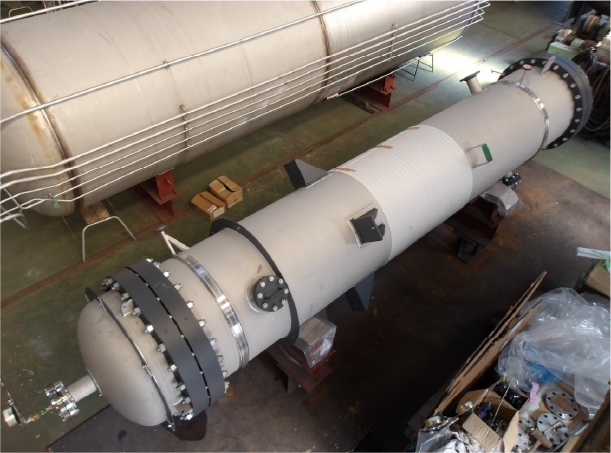

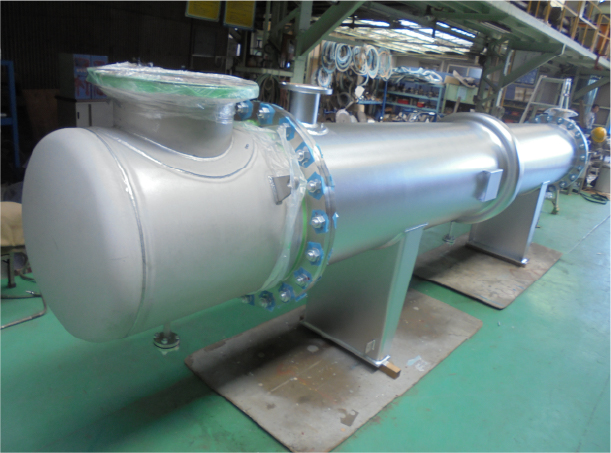

固定管板式、Uチューブ式、フローティングヘッド式等の各種シェル＆チューブ型熱交換器を製作しており、多くの製作実績を有しています。ハステロイ等の特殊材質での製作実績もございます。
基本設計をいただけましたら、各種法規に対応した設計も可能です。また、チューブバンドルやチャンネルの部分更新にも対応致します。
（第二種圧力容器）
φ900mm×H6,382mm

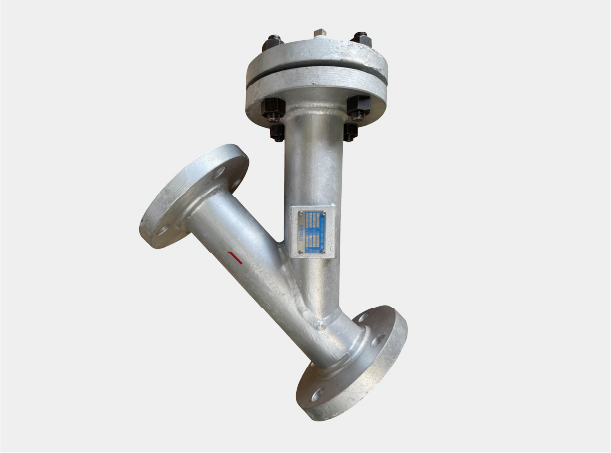

STRAINER

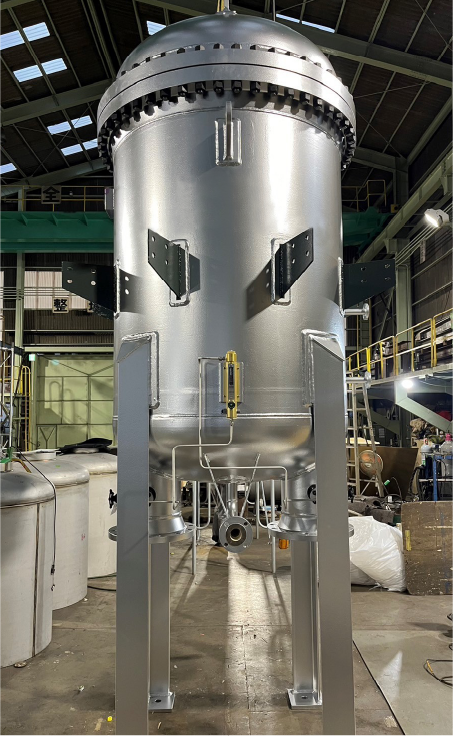

ストレーナー

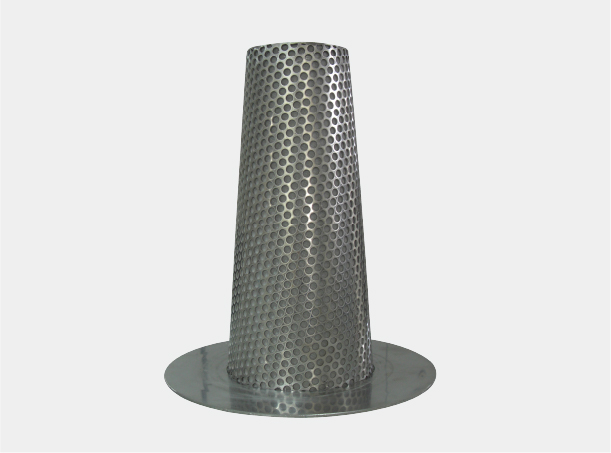

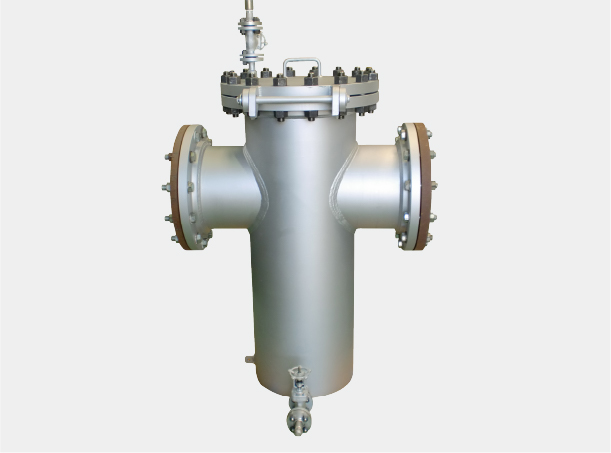

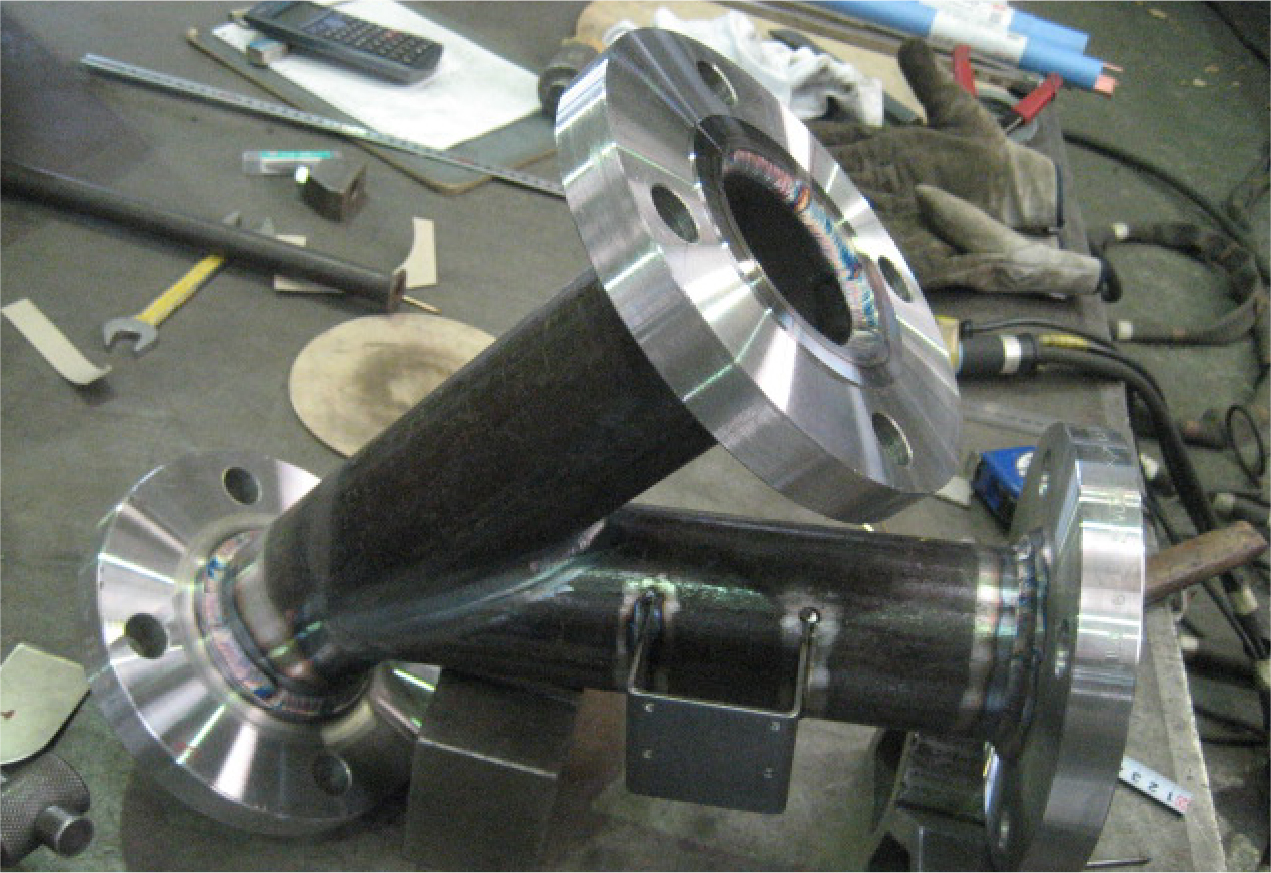

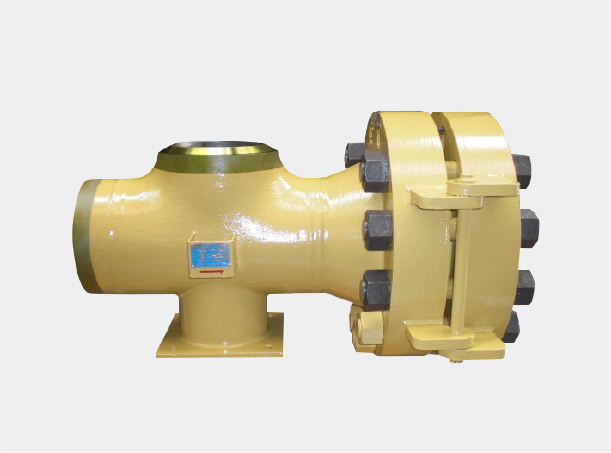

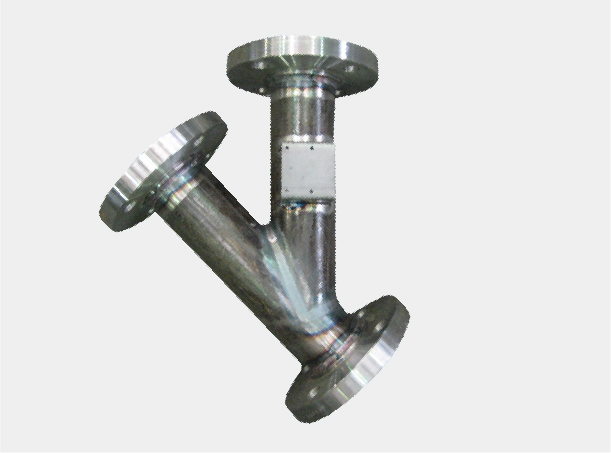

Y型、バゲット型、テンポラリー等の汎用ストレーナーから自動ストレーナーまで、流体、比重、流量等から圧損計算を行い、法規案件や大口径など、お客様の要望やニーズに応える一品一様のモノづくりで製作対応致します。
（アルマー加工）
FIELD ASSEMBLED TANKS

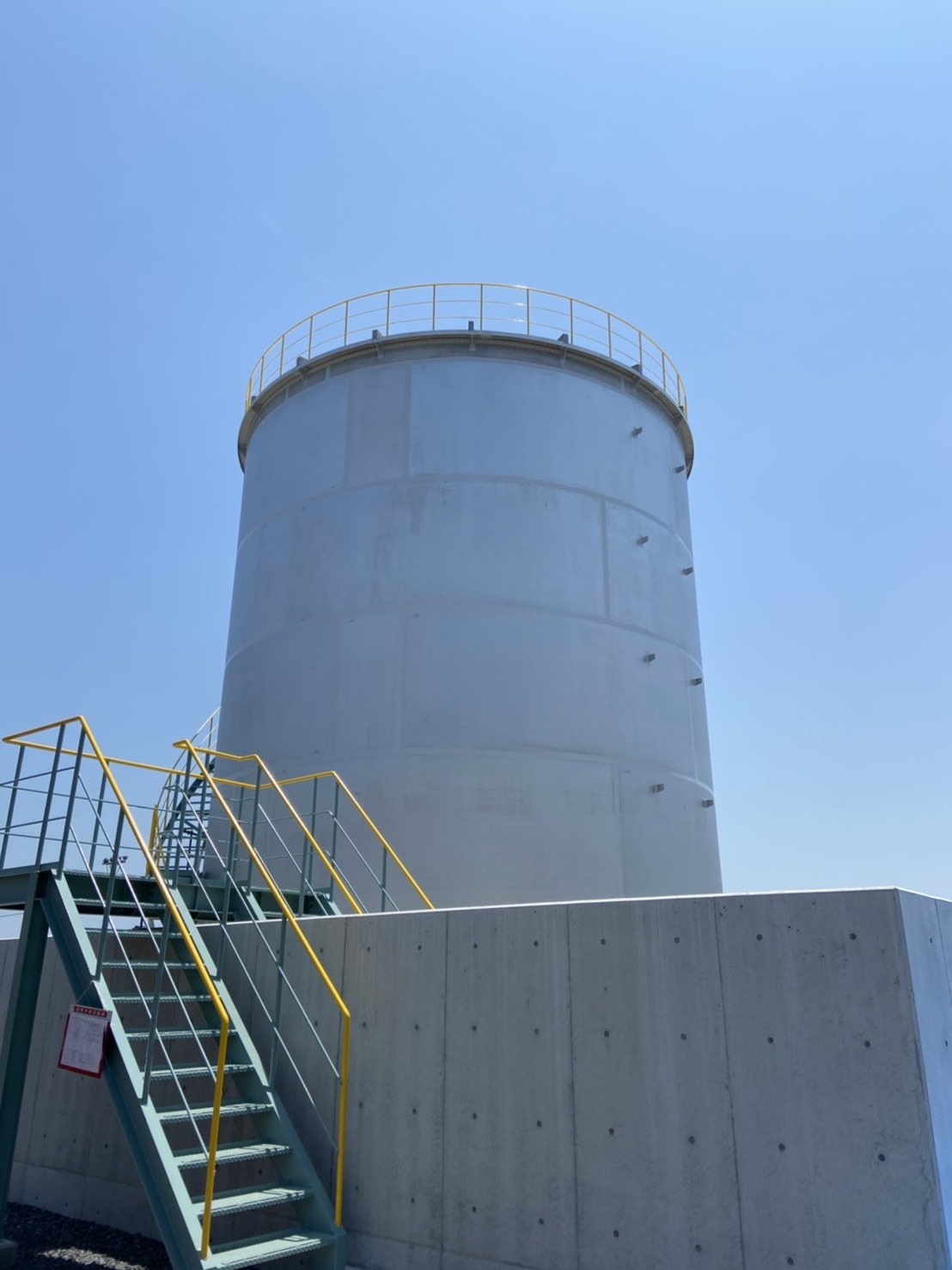

現地組タンク

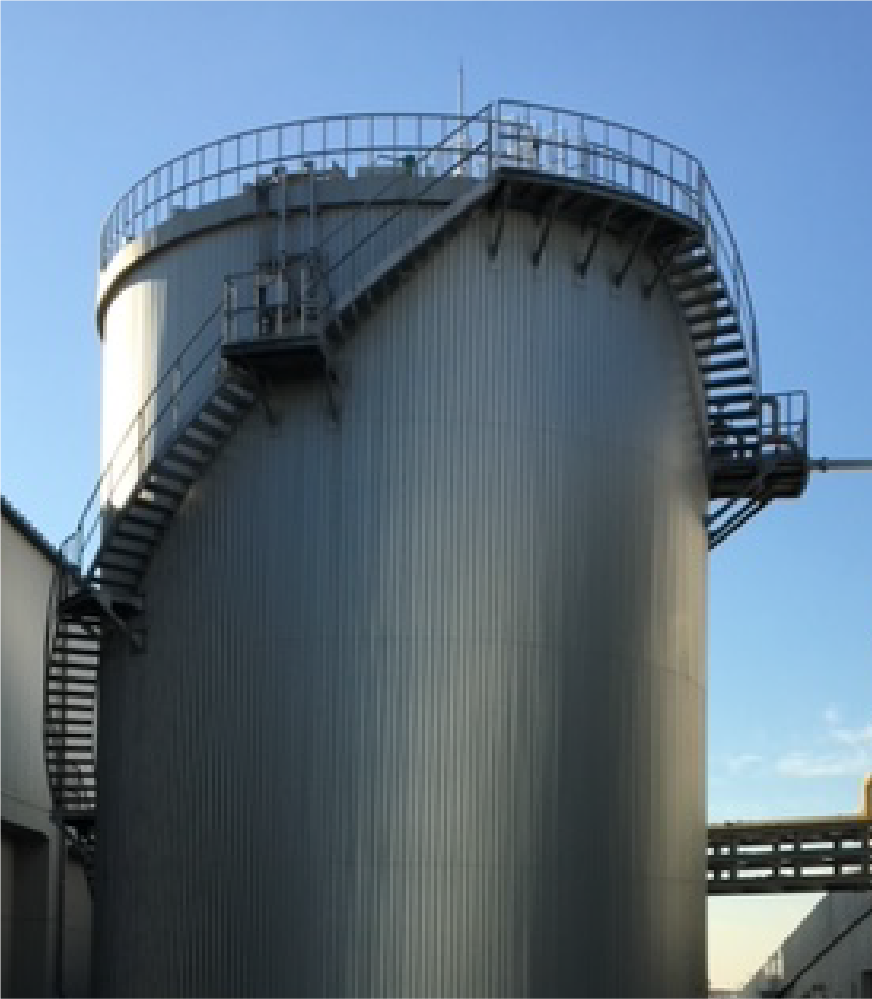

コーンルーフタンクは適用範囲が広く、最も一般的なタンクですが、大型（φ3500以上）の場合には、屋外での現地組タンクとなります。
弊社は現地組タンクの豊富な経験を有しており、消防法およびJISＢ8501に基づいた設計から、現地工事における官庁対応に至るまで、一貫した対応が可能です。

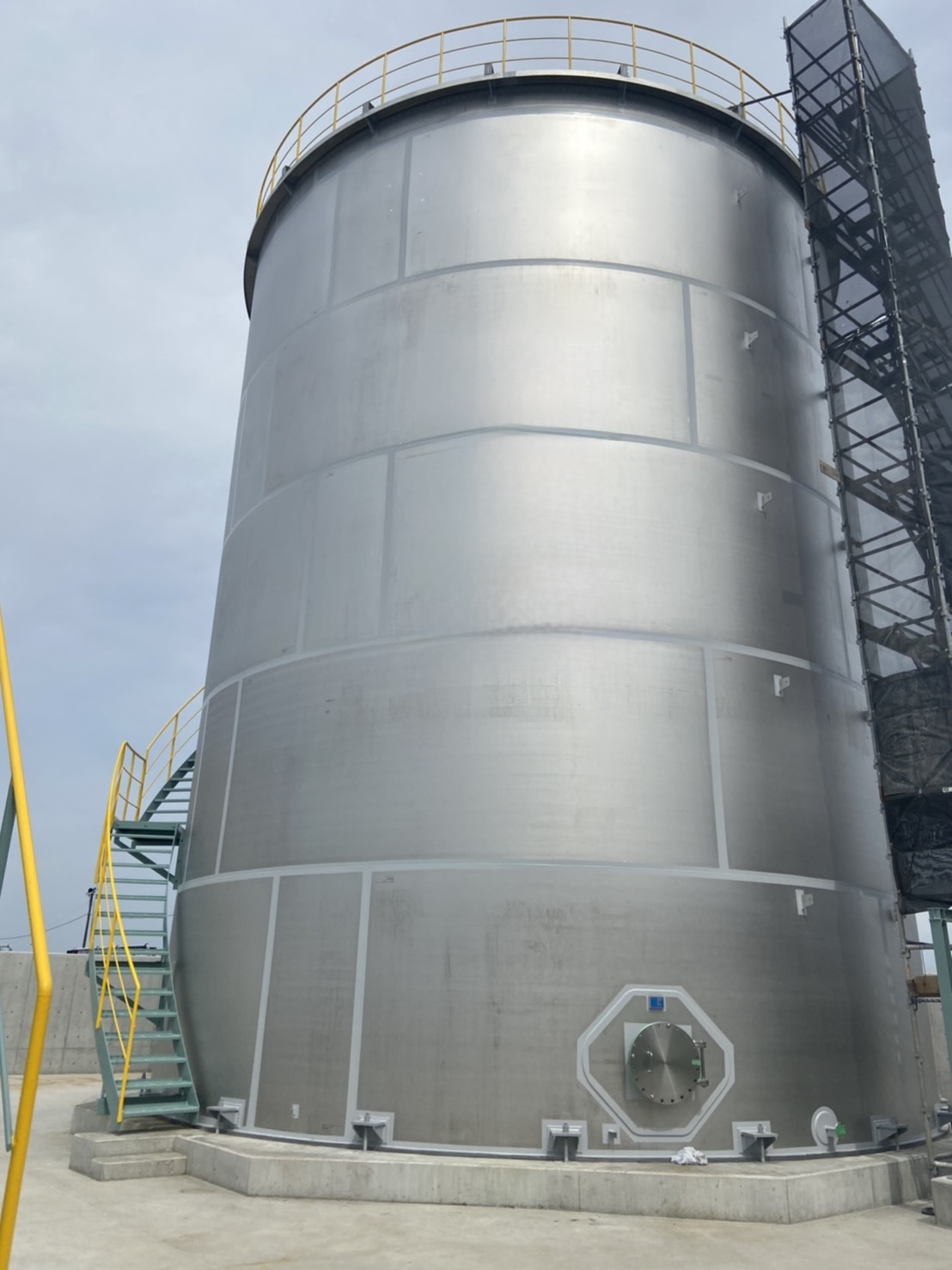

φ10,000mm×H12,700mm
| 納入年月 | 機器名称 | 数 量 | 納入先 | 材 質 | 寸 法 |
|---|---|---|---|---|---|
| 2014年 4月 | 300㎥製品タンク | 1基 | S社 川崎 | SUS304 | φ6500 × 9550Ｈ |
| 2016年12月 | 300㎥製品タンク | 1基 | S社 川崎 | SUS304 | φ6500 × 9550Ｈ |
| 2017年 2月 | 1270㎥発酵槽 | 1基 | M社 大田区 | SS400 | φ11500 × 14700Ｈ |
| 2018年 9月 | 340㎥発酵槽 | 1基 | M社 名古屋 | SS400 | φ8500 × 6800Ｈ |
| 2021年 5月 | 1000㎥製品タンク | 1基 | S社 宇部 | SUS304 | φ10000 × 12700Ｈ |
| 2022年 2月 | 500㎥製品タンク | 1基 | S社 川崎 | SS400 | φ8000 × 10500Ｈ |
| 2026年11月（予定） | 995㎥製品タンク | 1基 | N社 姫路 | SUS304 | φ10000 × 14000Ｈ |
| 2026年11月（予定） | 495㎥製品タンク | 2基 | N社 姫路 | SUS304 | φ7700 × 11500Ｈ |
| 2026年11月（予定） | 300㎥製品タンク | 1基 | N社 姫路 | SUS304 | φ7000 × 8500Ｈ |
OTHERS
その他

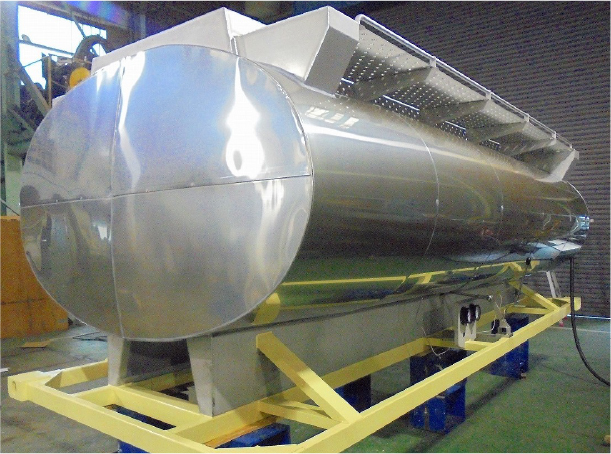

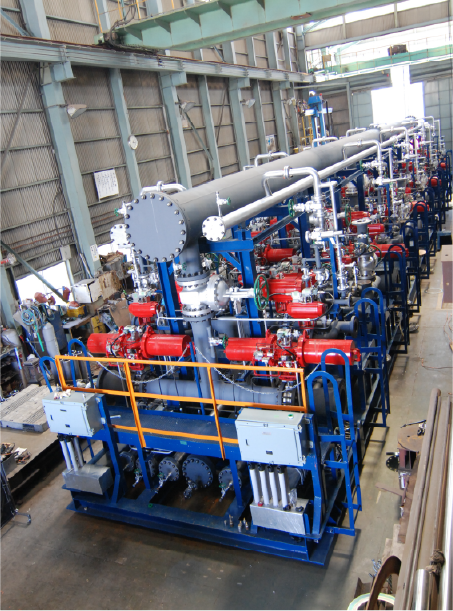

架台、手摺･梯子･ステージ等のタンク付属物や、高圧ガス保全法Z.複合機器を適用した機器、配管、弁類が一体となったユニットの製造も行います。

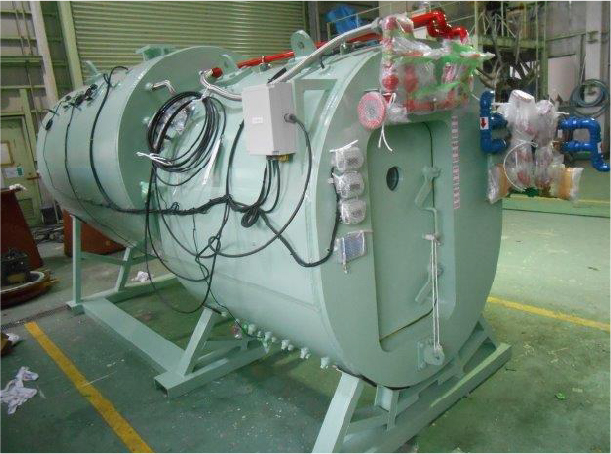

また、洪水対策の河川用スクリューの製作、トンネル掘削シールドマシンで使用されるマンロックやマテリアルロック、ホスピタルロックの設計･製作も可能です。
（消防法）
（再圧室）
t26×φ2,100mm×H8,018mm
（高圧ガス保安法 特定設備）
φ2,200mm×13,000L
3,600巾×27,000L×4,100H
（高圧ガス保安法 高圧ガス設備）
φ1,300mm×H1,650mm
（消防20号）
